Kiểm soát mọi đường cong, từ tấm phẳng đến chi tiết hoàn thiện

Uốn tấm kim loại biến đổi vật liệu phẳng thành các chi tiết có góc, bán kính và hình dạng xác định. Thách thức thực sự không phải là sản xuất một chi tiết đạt tiêu chuẩn duy nhất, mà là duy trì góc độ, kích thước ổn định và tạo sự nhất quán trong quá trình sản xuất lặp đi lặp lại.
Leadway kết hợp kỹ thuật phanh ép, điều khiển servo, lập trình CNC, bù độ nghiêng và công nghệ chế tạo dụng cụ để hỗ trợ các chi tiết chính xác, tấm nặng, phôi dài và sản xuất uốn tự động.

Gửi bản vẽ chi tiết của bạn

Jiangsu Lingwei CNC Machine Tool Co., Ltd.

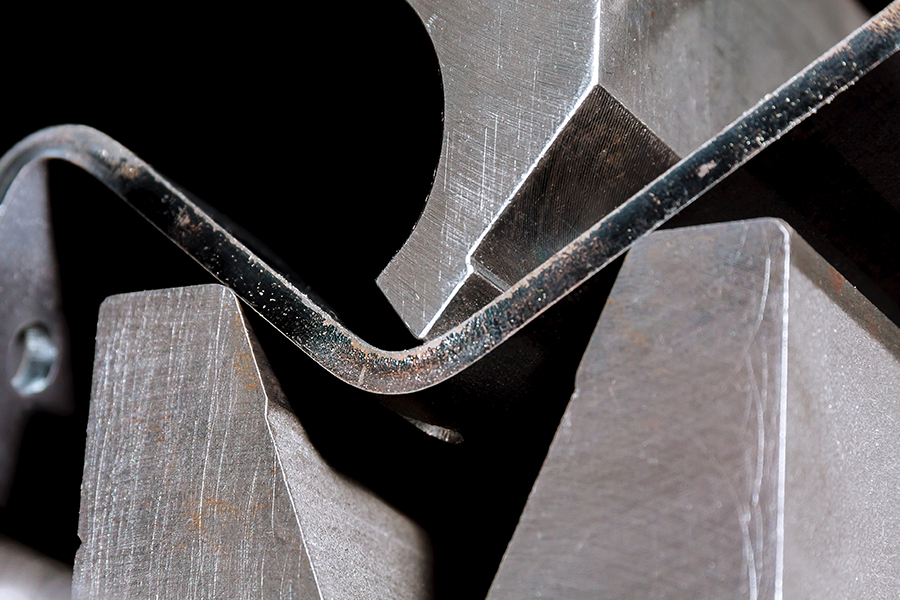

Uốn cong không khí
Trong phương pháp uốn bằng khí nén, tấm kim loại được đỡ bởi cả hai vai của khuôn dưới nhưng không tiếp xúc hoàn toàn với các bề mặt bên trong của nó. Cơ chế đục lỗ điều chỉnh góc bằng cách di chuyển đến độ sâu đã được tính toán.Vị trí đục sâu hơn sẽ tạo ra góc nhỏ hơn. Do có thể tạo ra các góc khác nhau bằng cùng một khuôn đột dập, uốn khí mang lại tính linh hoạt cao trong quy trình và được sử dụng rộng rãi trong sản xuất nhiều loại tấm kim loại.

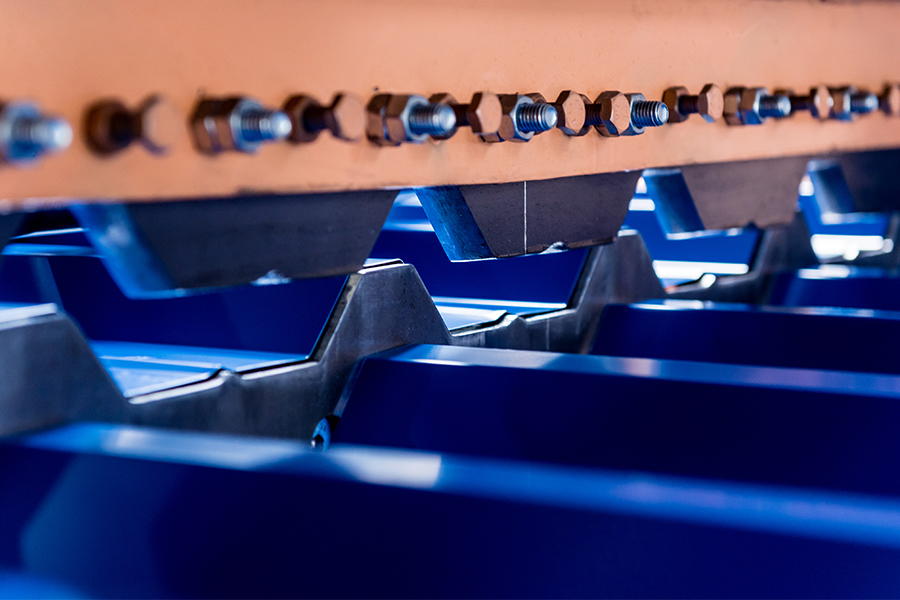

Uốn cong đáy
Trong quá trình uốn đáy, chày ép tấm kim loại hoàn toàn vào khuôn dưới sao cho vật liệu bám sát hình dạng của chày và khuôn. Do đó, hình dạng cuối cùng được xác định trực tiếp hơn bởi dụng cụ.So với uốn bằng khí nén, uốn đáy thường đòi hỏi lực tạo hình lớn hơn và dụng cụ phù hợp hơn. Áp suất tăng lên giúp ổn định góc và giảm hiện tượng đàn hồi vật liệu.

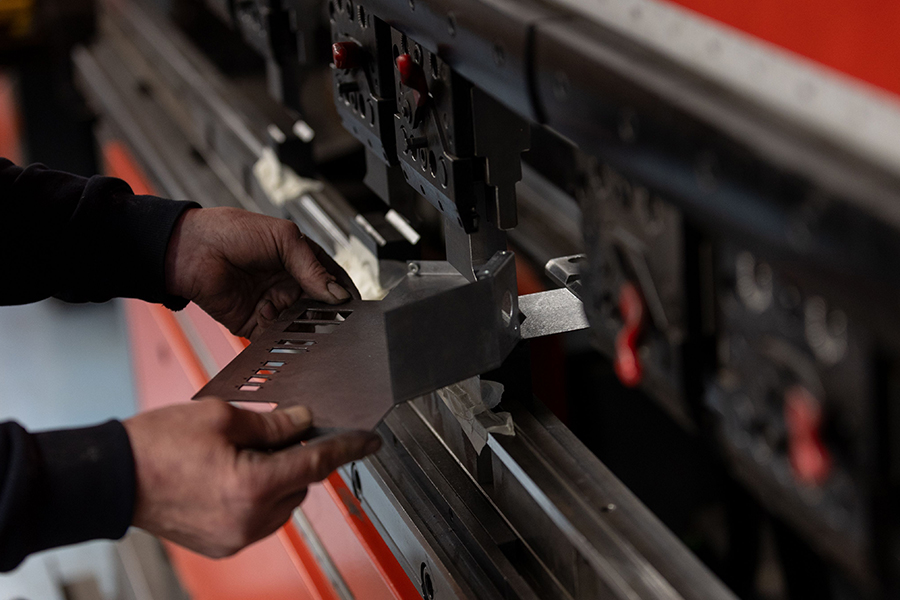

Gấp và may viền
Việc gấp và may viền thường được hoàn thành qua hai giai đoạn. Đầu tiên, mép tấm được uốn cong trước rồi định vị lại cho bước tạo hình thứ hai.Nếu vẫn còn một khoảng trống được kiểm soát giữa hai bề mặt, kết quả là cạnh sẽ bị gấp lại. Nếu cả hai bề mặt được ép chặt vào nhau, kết quả là mép sẽ bị viền.

Các công nghệ đằng sau việc uốn cong ổn định

01

Đồng bộ hóa RAM vòng kín

Hai bên trái và phải của pít tông phải được giữ đồng bộ trong suốt chu kỳ uốn. Hệ thống phanh ép Leadway UPB sử dụng điều khiển servo điện thủy lực vòng kín để điều chỉnh trục Y1 và Y2 và duy trì chuyển động ổn định của pít tông.
02

Bồi thường vương miện

Dưới tải trọng uốn, pít tông và bàn làm việc có thể biến dạng nhẹ, gây ra sự thay đổi góc dọc theo các chi tiết gia công dài. Phương pháp uốn đỉnh bằng cơ học hoặc thủy lực áp dụng sự bù trừ dọc theo chiều dài uốn để giảm sự khác biệt này.
03

Lập trình CNC và định vị thước đo ngược

Tùy thuộc vào hệ thống điều khiển được chọn, phanh ép Leadway có thể hỗ trợ lập trình đồ họa, tính toán trình tự uốn tự động, thư viện công cụ, hiệu chỉnh góc và phát hiện va chạm. Thước đo góc đa trục cung cấp khả năng định vị chính xác cho các kích thước mặt bích, chiều cao chi tiết và phôi bất đối xứng khác nhau.
04

Dụng cụ và thay thế nhanh chóng

Việc gia công ảnh hưởng trực tiếp đến bán kính bên trong, kích thước mặt bích tối thiểu, lực uốn cần thiết và hình dạng cuối cùng. Leadway có thể cấu hình các dụng cụ phân đoạn, khuôn chữ V đơn và đa chữ V, dụng cụ bán kính lớn, dụng cụ may viền và hệ thống kẹp nhanh tùy theo từng chi tiết gia công.
